电磁脉冲阀的技术要求
1、产品的工作压力为0.1MPa～0.7MPa，介质为经过除油、除水处理的空气。
2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03s。
3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。
4、产品应能承受0.8MPa的气源压力。
5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。
6、在室温为 5度～35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min无击穿现象。
7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。
8、在正常使用条件下，膜片累计使用寿命应大于80万次。
9、阀的外表无明显涂层剥落、划痕、毛刺等损伤。

用 途
    AMD-I(Z)型电磁脉冲阀为直角式阀，其进出口之间夹角为90°，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲。
    电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。

工作原理
    脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
    膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
    脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

安装使用
    1. 使用前注意检查元件是否在运输过程中损坏。
    2. 安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。
    3. 在安装时所有的O型密封圈都要涂上合适的润滑剂。
    4. 电磁脉冲阀线圈上共有三个插脚，并配有专用插头，其中一个有""符号的为接地插脚，用户可根据需要决定是否接地。（一般情况下，电压小于36V时可不接地，大于36V时就应接地。）另二个为线圈电源插脚，分别与脉冲喷吹控制仪对应顺序的端子和阀用公共线的端子相连接。注意电压是否符合要求。
    5. 除尘器分气箱（包括接管）由用户自定，分气箱容量应满足提供电磁脉冲阀工作稳定的气源，分气箱内壁应清洁无铁锈等杂物，分气箱无泄漏，并符合有关安全的各项要求。
    6. 该阀与气包及喷吹连接管的密封件适用温度为-10℃～70℃。如需高温密封件,请订购时另行注明。

型号含义
AMD   ——      I (Z)   ——  XX    ——   S
电磁脉冲阀      直角式      公称通径      双膜片（无S为单膜片）

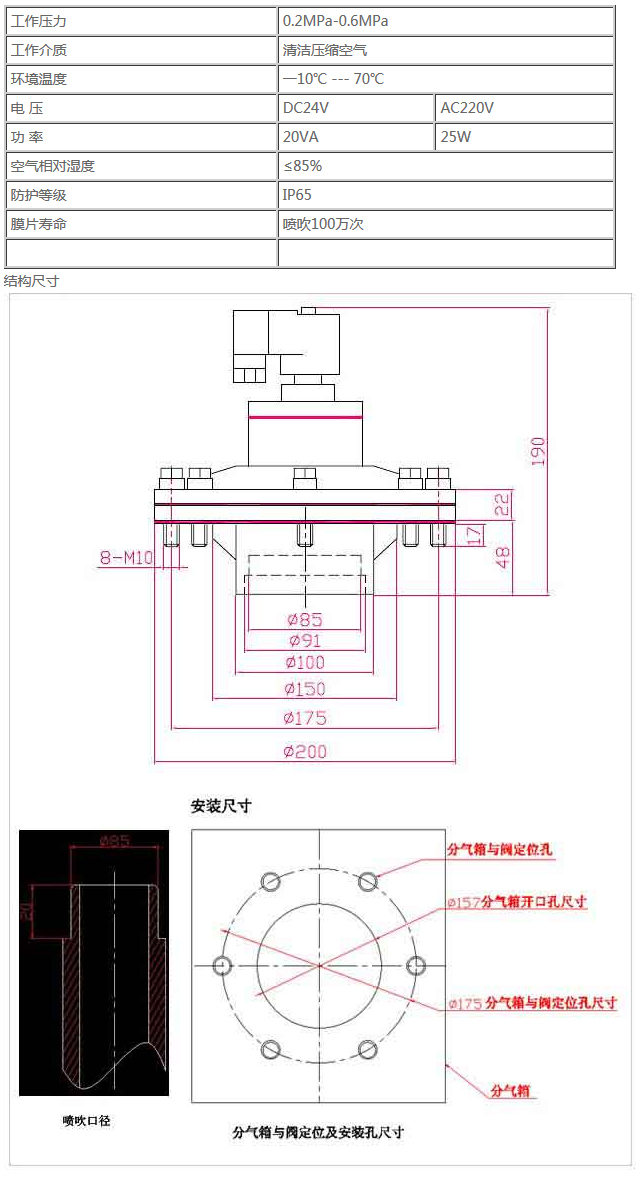

技术指标
